Fotokomórka czujnik typ EQ-34-W

825,41 PLN (netto)  /  1 015,25 PLN (brutto)
PANASONIC

Krótki opis:

Fotokomórka podwójna. nie wymagająca reflektora, regulowany zasięg do 2 metrów, wykrywanie 2 odległości (np: poziomów w silosie). Wykrywa promieniowanie odbite od przedmiotu. Dzięki zastosowaniu dwuelementowej fotodiody dokonuje triangulacyjnego pomiaru odległości. Jeżeli obiekt znajduje się w zakresie ustawionego zasięgu, zmienia stan na odpowiednim wyjściu.

Pełny opis rodziny fotokomórek EQ-34 tutaj >




EQ-34 range



detekcjaPoziomu192x200
Sprawdzanie poziomu w silosie



Podłączenie.

Podłączenie fotokomórki EQ-34W, NPN, detekcja 2 regulowanych odległości

.Podłączenie fotokomórki EQ34W, 2xNPN

Regulacje zasięgu fotokomórki EQ-34W

Regulatory fotokomórki EQ-32W

Dane techniczne.


Zakres regulacji zasięgu 0,2-2 m
Zakres detekcji (biały matowy papier) 0,1-2 m
Histereza <10 % ustawionego zasięgu
Powtarzalność wzdłuż osi optycznej 10 mm
Powtarzalność prostopadle do osi optycznej 1 mm
Zakres napięć zasilania 10-30 VDC
Dopuszczalne tętnienia zasilania 10 % napięcia zasilania
Pobór prądu <90 mA
Maksymalny prąd wyjściowy 100 mA
Napięcie nasycenia (100mA) <1 V
Napięcie nasycenia (16mA) <0,4 V
Zabezpieczenie wyjścia wbudowane
Czas reakcji <2 ms
Klasa szczelności IP67
Temperatura pracy -20 do 55 °C
Temperatura przechowywania -20 do 70 °C
Maksymalna długość kabla 0,3mm² 100 m
Masa netto 150 g

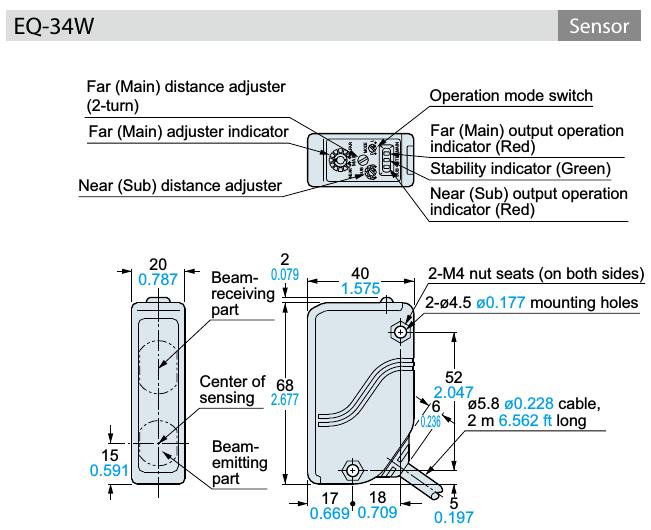

 EQ-34-W



EQ30 - karta katalogowa.
