Fotokomórka Nice BF

125,00 PLN (netto)  /  153,75 PLN (brutto)
NICE

Opis.

Fotokomórki bramowe to aktywne bariery podczerwieni, tworzone przez odbiornik (RX) i nadajnik (TX). Nadajniki i odbiorniki sprzedawane są komplecie. Na wyjściu fotokomórki są bezpotencjałowe styki przekaźnika NC/NO, dzięki czemu fotokomórkę można łatwo podłączyć do różnych systemów. Fotokomórka ma szeroki zakres napięcia zasilania 12-24V, zasięg nawet do 30 metrów (po przecięciu odpowiedniej zwory) i jest przystosowana do pracy na zewnątrz pomieszczeń i odporna na obce oświetlenie i warunki atmosferyczne.Niekorzystne warunki atmosferyczne mogą zredukować zasięg nawet o 50%. Odbiornik wyposażony jest w LED sygnalizujący status wyjścia (zapala się po przerwaniu wiązki). Jest to dość stara konstrukcja, ale udana, tak że stale jest w ofercie producenta i jest lubiana przez instalatorów.

Zalety fotokomórki Nice BF

  • Łatwy montaż
  • Wysoka odporność na obce oświetlenie
  • Do zastosowań wewnętrznych i zewnętrznych.
  • Duży zasięg
  • Szeroki zakres napięć zasilania.
  • Szeroki kąt promieniowania.
  • Wygodne listwy zaciskowe
  • Wydłużenie impulsu wyjściowego do 0,5 sekundy
  • Odporność mechaniczna
  • Estetyczny wygląd

Typowe zastosowania.

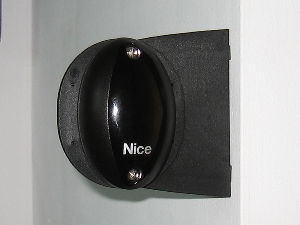

Podstawa Portos



Portos - wspornik do czujnków Nice Portos - wsponik do czujników Nice
Portos -wspornik fotokomórek Nice BF i MOON (MOF i MOFO), pełniący funkcję kątownika
więcej ->



Dane techniczne.

Parametry fotokomórki nice BF według producenta:

Zasięg 15m standardowo, 30m po przecięciu zwory. Zasięg może być zredukowany  do 50% w złych warunkach atmosferycznych: śnieg, mgła itp.
Napięcie zasilania 12 do 24 AC/DC
Długość fali podczerwonej 880nm
Częstotliwość nośnej 540Hz
Pobór prądu RX 20mA TX 35mA
Obciążalność wyjścia 1A / 24V
Temperatura pracy -20 do 70 oC
Wymiary 54x84x27


Wyniki naszych pomiarów fotokomórki nice BF.

Publikowane przez producenta dane wystarczają do automatyki bram, ale jeżeli ktoś chciałby zastosować je do innych celów, może potrzebować dodatkowych parametrów. Dlatego wykonaliśmy pomiary seryjnego kompletu. Parametry innych sztuk będą oczywiście w jakimś stopniu odbiegać od wyników naszych badań.

Parametr Wartość Warunki pomiaru
Czas reakcji po zasłonięciu <10msek 12VDC
Czas trzymania kotwicy 0,5sek 12VDC
Pobór prądu przez nadajnik 11mA 12VDC
Pobór prądu przez odbiornik 17mA 12VDC
Minimalne napięcie zasilania odbiornika 8VDC odległość 5M
Minimalne napięcie zasilania nadajnika 10,75VDC odległość 5M




Podłączenie nadajnika

Nr złącza  Funkcja
1 + zasilania
2 - zasilania




Podłączenie odbiornika

Nr złącza Funkcja
1 + zasilania
2 - zasilania
3 Oświetlony rozwarty styk
4 Wspólny styk
5 Oświetlony zwarty styk



W czujnikach Nice BF jest zworka, która ogranicza zasięg odbiornika do nominalnej wartości 15m. Jeżeli jest to niewystarczające, można zwiększyć zasięg nawet do 30 m przecinając zworkę wskazaną na rysunku poniżej.


Zwiększanie          zasięgu czujnka Nice BF
